产品展示 |
|
积木式 |
|
|
|
|
主要特点
产品特点: MTV系列产品集成了机械技术,多镜头光学技术,高性能夹具技术与一体,专门面向对生产效率和测量效率有着极高要求的客户研制开发的,根据需求不同,有配备8组,9组,12组高性能CCD和镜头进行选择搭配,测量效率可达0.2秒/件,可实现对于产品或来料进行快速的批量测量要求,特别针对于平板类产品,例玻璃,塑胶外壳,五金产品的外形等尺寸测量,所有相关尺寸可以同时一次性快速得到,已大面积应用于玻璃和手机面板行业。 同时配备高性能的夹具保证随时可进行精确调整,随时满足生产线上不同类型产品测量需求。可随工件特点变换镜头角度位置,进行多角度,多尺寸,一次性数据测量。实现一机多用。
型号 |

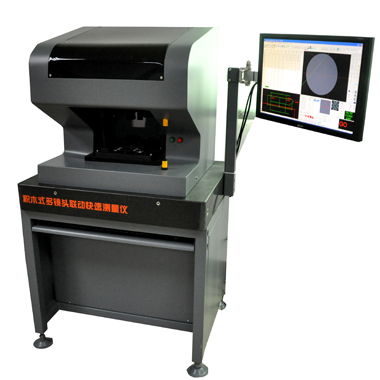

积木式多镜头联动快速测量仪 |
MTV1508 |
MTV1509 |
MTV3012 |
行程(mm) |
X |
150 |
150 |
300 |
Y |
100 |
100 |
150 |
工作台承重(kg) |
2.5 |
2.5 |
2.5 |
工作台大小 |
275x225 |
275x225 |
375x225 |
机台重量 |
180kg |
180kg |
260kg |
测量精度 |
5um |
控制方式 |
自动 |
摄像机&镜头 |
|
8组专用内比CCD |
8组专用内比CCD 及1组百万像素CCD |
11组专用内比CCD 及1组百万像素CCD |
|
8组专用光学镜头 |
9组专用光学镜头 |
12组专用光学镜头 |
光源 |
轮廓光 |
专用LED光源 |
放大倍率 |
100x(光学放大倍率为2倍) |
工作距离 |
150mm |
电源 |
220 V ± 10% ,50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆) |
工作环境 |
20℃ ± 2℃,温度变化<2℃/hr,湿度45% ~ 75% |
振动<0.002g,低于15Hz | |
|
|
|
|
|
