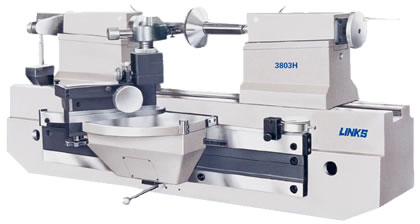

A.用途：
本仪器主要用于检查齿轮滚刀、蜗轮滚刀及花键滚刀的齿形误差、刀齿前面的径向性误差、刀齿前面对内孔轴线的平行度误差、容屑槽的导程误 差、容屑槽的相邻周节差及最大累积误差、轴台的径向圆跳动及端面圆跳动误差。
|
|
B.特点：
本仪器特别适用于齿轮生产厂测量刃磨的滚刀刃磨精度，以控制滚齿加工质量，也适于工具厂在生产滚刀时对滚刀齿形等单项精度的测量，与我厂生产的3802型滚刀螺旋线测量仪配套可完成齿轮滚刀的全部主要精度的测量。
|
C.技术规格：
- 可测滚刀模数 ...........................1～10mm
- 可测滚刀最大直径......................... 200mm
- 左右顶尖距............................ 0～500mm
- 仪器净重 .................................260kg
- 仪器毛重................................. 370kg
- 包装外形尺寸...............1500mm×600mm×700mm
|
|
D.仪器的组成：
1.基本配置：
- 测量主机....................................1台
- 小型扭簧比较仪..............................1块
- 百分表......................................2块
- 左右顶尖....................................2个
- 标准锥轴....................................1个
- 带动器及卡箍................................1套
- 平行板......................................1件
- 测头........................................5个
|
