用途：

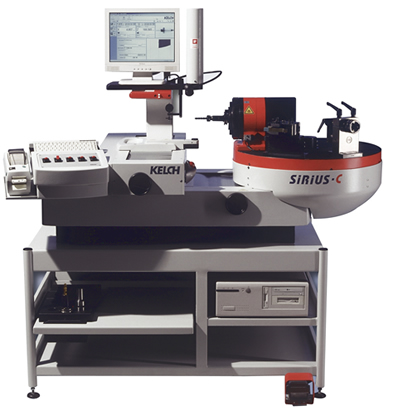

卧式刀调仪SiRiUS C型在设计和精度上，与大型刀调仪一致，可用于中等范围测量，由于长期稳定性和高精度，此刀调仪适用于工具间或直接用于生产线。 |
特点：
●稳固的工作台设备，可放在工作台或特殊设计的TULRACK设备上。
●宽大的接合器桥或旋转工作台可以安装适当的刀柄或刀夹主轴。
●通过手置手轮提供精选的单手操作精度和快速轴定位，微调没有反冲力。
●根据使用领域和任务，可以选择数显箱或工控计算机高精度影象处理。 |
组成及技术参数：
●采用的结构为桌面设置，也可用于TULRACK Ⅱ上，气动φ700mm旋转工作台。
●2轴手动驱动，可选单手操作，全量程用按人体结构安置的手轮μ级调整。
●主要通过安装桥、手动控制的模块化高精度主轴、手动控制的通过型高精度主轴和车刀的固定刀锥柄等夹紧。
●用轮廓投影仪或凯狮MEGAVISION图像处理系统对切削刃进行检查。
●测量采用PICO-LCD数显或工控计算机上的EASY-Webset软件系统。
●量程：X=520mm(φ)，Z=370mm。
●外型尺寸L×W×H 为1380mm×1040mm×1740mm。
●重量为650kg。 |
●通用卡紧主轴
极好的同轴度，气动拉紧功能，适用于各类刀柄。
●模块化高精度主轴
保证了刀调仪所具有的最好的重复精度和转换精度。
●典型卧式刀调仪旋转工作台
由灰口铸铁制成的工作台通过气动夹紧和升降。
●万能刀夹主轴和固定刀柄
适用于具有重复性界面的铣刀、钻头和车刀类。
●测量方式
投影仪：可得到清晰的刀具轮廓。
千分表：可以提供额外的功能。
电子CCD摄像头：可自动捕捉刀刃并测量，保证μ级精度。
●智能图片处理工具
可以进行自动测量并独立复印测量结果。
|
