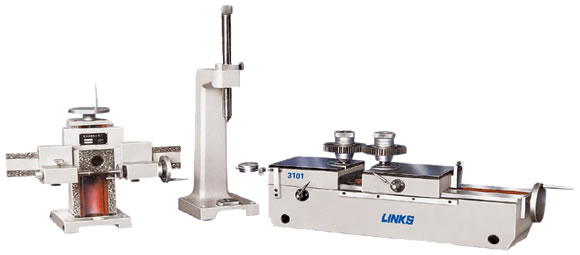

A.用途：
齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的径向综合总偏差和一齿径向综合2，也可以用于测量两轴夹角为90°的圆锥齿轮分度圆锥顶点的偏移量，可广泛应用于汽车、农机等机械制造行业。 |
|
B.特点：
- 长期、稳定的精度：本仪器测量滑板在滚动导轨上运动灵活，导轨采用高级合金钢制成，经过特殊工艺处理和精心加工，故长时间连续使用仍可保持原来的精度。
- 方便、实用、经济:本仪器结构简单、合理，操作、维修方便，因对使用环境要求不高，特别适合生产现场使用。
|
|
C.技术规格：
|
型号 |
3101 |
3101A |
3101B |
| 模数 |
1-10mm |
1-10mm |
1-10mm |
| 两芯轴中心距离 |
50-320mm |
50-320mm |
50-320mm |
| 带轴齿轮最大外圆直径 |
200mm |
200mm |
-- |
| 带轴齿轮轴长 |
110-350mm |
110-350m |
-- |
| 蜗杆最大外圆直径 |
100mm |
-- |
-- |
| 蜗杆轴长 |
120-240mm |
-- |
-- |
| 被测齿轮最大重量 |
50kg |
50kg |
50kg |
| 仪器净重 |
150kg |
120kg |
100kg |
| 仪器毛重 |
220kg |
200kg |
150kg |
| 仪器应用范围： |
可测带孔、带轴圆柱齿轮、蜗杆副和锥齿轮 |
可测带孔、带轴圆柱齿轮 |
可测带孔圆柱齿轮 |
| 包装外形尺寸： |
1000mm×925mm×747mm |
1000mm×925mm×747mm |
960mm×450mm×617mm | |
|
D.仪器的组成:
1.基本配置:
|
型号 |
3101 |
3101A |
3101B |
| 测量主机 |
1台 |
1台 |
1台 |
| 顶尖座 |
1件 |
1件 |
-- |
| 蜗杆支架 |
1件 |
-- |
-- |
| 百分表 |
1块 |
1块 |
1块 |
| 标准齿轮芯轴 |
1件 |
1件 |
1件 |
| 标准齿轮转动套 |
1件 |
1件 |
1件 |
| 垫圈 |
2件 |
2件 |
2件 |
| 装齿轮用芯轴 |
1件 |
1件 |
1件 |
| 顶尖座定位芯轴 |
1件 |
1件 |
-- |
| 锥齿轮芯轴 |
1件 |
-- |
-- | |
