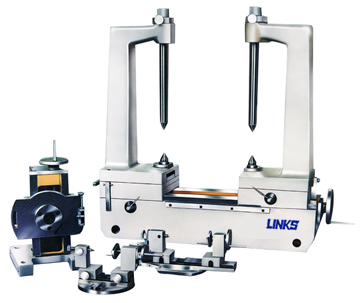

齿轮双面啮合综合检查仪3101E、3101L型




A.用途：

齿轮双面啮合综合检查仪可用于测量圆柱齿轮和蜗轮副的径向综合总偏差和一齿径向综合偏差，也可以用于测量两轴夹角为90°的圆锥齿轮分度圆锥顶点的偏移量， 可广泛应用于汽车、农机等机械制造行业。

B.特点：
  • 长期稳定的精度，高级合金钢滚动测量导轨，精心的加工和特殊工艺处理。
  • 方便、经济、实用，结构简单、合理，操作维修方便。对使用环境要求不高，适合生产现场使用。

C.技术规格：

型号
3101E
3101L
模数 1-10mm 1-10mm
两芯轴中心距 50-320mm 50-320mm
带轴齿轮最大外圆直径 200mm 200mm
带轴齿轮轴长 110-350mm 110-350m
蜗杆最大外圆直径 140mm --
蜗杆轴长 120-240mm --
加高立柱可测齿轮轴长 -- 250-750mm
被测齿轮最大重量 50kg 50kg
应用范围： 可测量带轴、带孔圆柱齿轮、蜗杆副和锥齿轮 可测量带长轴齿轮、带孔齿轮
仪器净重 210kg 200kg
仪器毛重 280kg 280kg
包装外形尺寸 (长×宽×高)： 1000mm×925mm×747mm 1000mm×925mm×1017mm

D.仪器的组成:

1.基本配置:

型号
3101E
3101L
测量主机
1台
1台
顶尖座
2件
1件
蜗杆支架
1件
--
加高顶尖立柱
--
1件
标准齿轮芯轴
1件
1件
标准齿轮转动套
1件
1件
垫圈
2件
2件
装齿轮用芯轴
1件
1件
顶尖座定位芯轴
2件
2件
锥齿轮芯轴
1件
--
百分表
1块
1块
