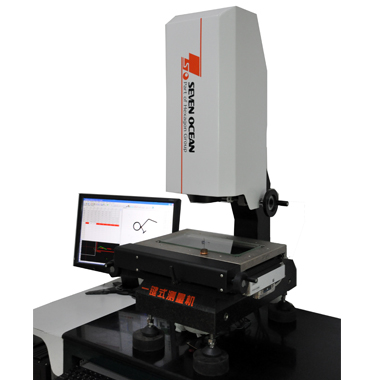

一键式测量仪 |
|
|
|
|
主要特点
产品特点: 弹簧测量仪是专门面向弹簧行业以及其它多弯曲或零件小,尺寸多的测量需求,开发研制。 高倍率远芯光路技术和超强软件功能的应用,保证了大视野,一键式测量;高精度,快速,不须治具;任意摆放皆可测量。 同时配置高分辨率CCD,实现双机一体:大视野高精度一键式测量+高精度二次元影像式测量仪,非常方便了客户不同的测量需求。
型号 |
弹簧测量仪 |
2010 |
3020 |
4030 |
行程(mm) |
X |
300 |
400 |
500 |
Y |
200 |
300 |
400 |
外形尺寸 |
550x550x950 |
920x600x1150 |
1080x730x1180 |
工作台大小 |
550x500 |
610x510 |
710x610 |
机台重量 |
100kg |
280kg |
380kg |
工作台承重(kg) |
20kg |
20kg |
35kg |
光栅尺分辨率 |
0.5 μm |
工作台承重(kg) |
15kg |
30kg |
30kg |
测量精度 |
XY(3+5L/1000)um |
控制方式 |
手动 + 一键式测量 |
摄像机 |
1/3 ” 彩色CCD 及千万级CCD摄像机 |
光源 |
轮廓光 |
LED冷光源,亮度连续可调 |
表面光 |
LED冷光源,亮度连续可调 |
总放大倍率 |
标配: 100X (2倍因定率光学镜头) 10X(0.2倍固定倍率光学镜头) |
选配: 5X(0.1倍固定倍率光学镜头) |
工作距离 |
110mm |
电源 |
220 V ± 10% ,50 Hz(用电设备要求接地可靠:接地电阻小于4欧姆) |
工作环境 |
20℃ ± 2℃,温度变化<2℃/hr,湿度45% ~ 75% |
振动<0.002g,低于15Hz | |
|
|
|
|
|
