产品说明：

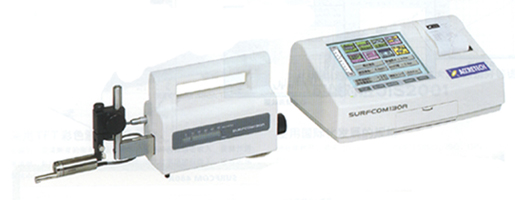

SURFCOM 130A
操作简单，不需要操作手册可选择的“放大器”液晶触摸屏
= 备有大画面TFT彩色和便宜的的黑白液晶。
便于携带的小尺寸
= 可在在现场环境下使用。
分析参数与海外规格对应
=可任意选择JIS ISO DIN ASME CNOMO等规格
具有CE标志的安全设计
最高等最高等到直线度精度
0.3mm/50mm!!
仅显示必要的图标
采用个性化功能，可以只选择使用频度高的图标，自由进行图标配置，由此来制作操作者专用的菜单，可进行高效率的测量作业。
仅输入图纸上的数值即可进行测量的AI功能（已获得专利）
装载有AI功能，只需要输入加工图纸上的所记载的参数及容放值的条件，便可以自动选择最佳的取样长度、测量范围等测量条件来进行测量
显示测量步骤的引导功能
此功能可显示测量程序，以便使初次使用测量机的人也能顺利进行操作。
用于数据整理的便利的记录功能
用触摸笔可以把记录画面上书写的简单图形、文字如实地记录并打印到记录纸上。
满足各种需求的多种多样分析功能
装载有Ra、Rz、Ry、Sm、 S、tp等共34种粗糙度、32种波纹度的分析参数。
可能进行电气零部件的段差、膜厚以及面积等的分析。
倾斜补偿功能
装载有直线、前半、后半、两端、R面、花键曲线（已获得专利等6种自动倾斜补偿功能。
评价范围的任意设定（已获得专利）
用2条光标选择画面上的波形数据由2，可设定任意的主价范围进行各参数的运算。
配备有PC卡插槽
可管理测量条件及测量结果，以二进制格式和文本格式输出测量数据。从电脑的PC卡插槽很容易读取。
|
型号 |
SURFCOM 130A |
|
测量范围 |
X轴（横向） |
50m |
|
Y轴（纵向） |
800mm(测量范围/分辩率：800mm/10nm、80mm/1nm、8mm/0.1nm) |
|
直线度精度 |
0.3mm/50mm |
|
分析项目 |
使用规格 |
JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984.DIN-1990,ASME-1995,CNOMO规格 |
|
参数 |
Ra,Rq,Ry,Rp,Rv,Rc,Rz,Rmax.Rt,Rz.J.R3z.Sm.S.R△q.Rla.Rlq.
TLL T A. lr.Pc.Rsk.Rku.Rk.Rpk.Rvk.Mr1.Mr2.Vo.K.tp.Rmr.tp2.Rmr2.Rdc
AVH.Hmax.Hmin.AREA.NCRX.R.Rx.AR.NR.CPM.SR.SAR |
|
评价曲线 |
剖面曲线、粗糙度曲线、滤波波纹度曲线、滤波中心线波纹度曲线、滚动圆波纹度曲线、滚动圆中心线波纹度曲线、DIN4776特殊曲线、粗糙度中心曲线（Motif）、波纹度中心曲线（Motif）、包络波纹度曲线 |
|
表面特性图表 |
负荷曲线、功率谱曲线图、振幅分布曲线 |
|
倾斜补偿方式 |
直线补偿、R面补偿、前半补偿、后半补偿、两端补偿、花键补偿、（直线、R面、两端补偿可以在任意范围内） |
|
倍率 |
纵倍率（Z轴） |
50、100、200、500、1K、2K、5K、10K、100K、200K*、500K*倍、自动 |
|
横倍（X轴） |
1、2、5、10、20、50、100、200、500、1K、2K、自动 |
|
滤波器的种类 |
标准型滤波器2RC、相位补偿型滤波器2RC、相位补偿型滤波器（高斯滤波器） |
|
测量速度 |
0.3、0.6、1..5 3mm/s(4速) |
|
传感器 |
前端半径2mm、材质为金刚石、测量力为0.75mN |
|
先进的功能 |
测量AI |
装载有测量AI功能、即使初学者也可容易掌握 |
|
段差分析功能 |
最适于测量半导体零部件的膜厚及面积 |
|
PC卡 |
输出文本文件、将数据传送至电脑 |
|
标准配件 |
标准片E-MC-S24B、记录纸（E-CH-S21A）、触摸笔（E-MA-S54A）操作说明书 |
|
各要素 |
电源 |
AC100~240V±10%、50/60Hz、30VA |
|
设置尺寸 |
700（W）*300（D）*150（H）mm |
|
质量 |
8Kg | |
