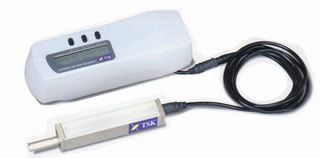

东京精密粗糙度仪E-35A

产品说明：

功能的浓缩—使用简便的正宗的小型机

HANDYSURF E-35A

简易操作—AI功能

= 根据测量面的不同，以最佳的条件自动设定测量范围、评价长度、滤波值、记录倍率（使用打印机时），进行测量。（现正申请专利）

世界各国通用—E-35A

= 标准配备符合ISO、JIS（2001/1994/1982）、ASME、CNOMO等各国规格。有日语、英语、德语、法语、意大处语、西班牙语、葡萄牙语等7国语言可供选择。本测量机通过了欧洲的安全规格CE标志。

数据直接传输到电脑

= 标准配备有串行端口（RS-232C）。可直接将测量条件、参数值、形状曲线数据传输到电脑。

更加适宜现场使用—数据保存/充电式电池

= 内置存储器可以保存10个数据，测量数据可随时任意调出输出。此外，HANDYSURF和打印机备有充电式电池，最适于在没有电源的现场使用。

可以任何姿势进行测量

= HANDYSURF体积小、重量轻、不仅可以水平面，还可以倾斜面、垂直面、天棚面等各种姿势进行测量。根据目的不同，可以选择使用显示部与驱动部一体化的测量或是彼此独立的测量。

可更换的变位形传感器

= 变位形传感器可准确、如实地测量表面粗糙度。

由于传感器采用更换方式，使用细孔、深槽等专用的传感器（特别配件）可以简单地进行各种各样的测量。

规格

型号			HANDYSURF E-35A
测量范围	Z轴（纵向）		±160mm
	X轴（横向）		12.5mm
分辨率	Z轴（纵向）		0.01mm±20mm~0.08mm/±160mm
分析项目	使用规格		JIS-2001,JIS-1994,JIS-1982,ISO-1997,ISO-1984.DIN-1990,ASME-1995,CNOMO规格
	参数	JIS-2001 Motif	Pt,Rq,Rz,Rzmax,Rp, Rt,R3z, RSm, Pc, Rk, Rok, Rvk, Mr1, Mr2, VO, K, Rmr, R ,Rx, AR ,W, Wx, AW ,Wte
	评价曲线		剖面曲线、粗糙度曲线、ISO13565特殊粗糙度曲线、粗糙度中心曲线（Motif）、波纹度中心曲线（Motif）、包络波纹度曲线
滤波器	滤波方式滤波值		高斯滤波器、2RC滤波器 lC:0.08,0.25,0.8,2.5mm、ls:2.5,8mm
评价长度	固定模式任意模式		滤波值X5 0.4-12.5mm(0.1mm单位)
驱动速度			0.6mm/S(返回1mm/S)
传感器	测量方式测针测量力滑块		差动电感（变位形）金刚石、90⁰圆锥、5mmR 4mN以下蓝宝石、32mmR(轨迹方向)
各要素	电源耗电量质量外形尺寸		内置充电电池（通过AC电源适配器充电）约1VA 约600g 210（W）70（D）60（H）mm
标准配件			标准片（E-MC-S24B）、后侧调整工具（E-WJ-S64A）、延长电缆（E-SC-S255A）携带箱（E-MA-S35A）、AC适配器、操作说明书

打印机（选购件）

名称		小型打印机II
型号		E-RC-S25A
打印方式		感热线点方式
记录曲线		剖面曲线、粗糙度曲线、负荷曲线、粗糙度中心曲线（Motif）、包络波纹度曲线
记录倍率	纵向（V）	×100, ×200, ×500, ×1K, ×2K, ×5K, ×10K,AUTO
	纵向（H）	×1, ×2, ×5,×10, ×20, ×50, ×100, ×200,AUTO
各要素	质量	约390g
	外观尺寸	140（W）×100（D）×40（H）mm
配件		记录纸：E-CH-S25A、连接用电缆：E-SC-S245A
