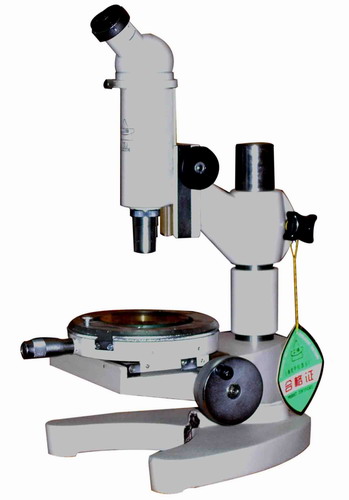

15J测量显微镜

一、 用途：

测量显微镜是光学计量仪器之一，它结构简单，操作方便，适用范围极广，主要用途如下：

1. 直角坐标中测定长度，例如测定孔距，基面距离，刻线宽度，键槽宽度，狭缝宽度，通孔外圆直径等等。

2. 转动度盘测定角度，例如对刻度盘，样板、量规，钻孔模板及几何形状复杂的零件进行角度测量。

3. 用作观察显微镜，以比较法检查工作表面光洁度，鉴定冶金工业的矿石标本。检定印刷照相制版，检验纺织纤维等等。

二、 规格：

测量工作台读数装置主要规格

X—轴移动测量范围 50mm

Y—轴移动测量范围 13mm

测微器分度值 0.01mm

测量台转动范围不限

测量台刻度盘分度范围 0° -360°

测量台刻度盘之分度值 1°

测量台刻度盘游标读数示值 6′

测量精度:

仪器示值误差±(5+L/15)μm

仪器示值误差: 包括测量误差与仪器系统误差。

注：测量地点温度变化（20°C±3°C）

L—被测件长度（mm）

三、 仪器之主要尺寸：

测量台与物镜之间最大距离 80mm

测量工作台直径 120mm

仪器外形尺寸（长×宽×高） 262×220×325mm

仪器重量约10.6㎏

另配照明器为：15JA测量显微镜
