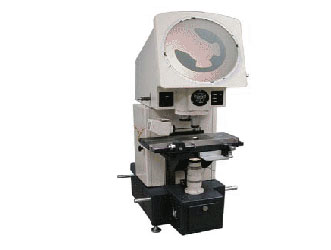

JT3-Cφ500数据处理投影仪



	产品说明：一、特点： 1、大型工作台，承载力强，测量范围大。 2、工作台升降用电机驱动，操作方便。 3、高精度物镜转盘，变换倍率方便，定位准确。 4、内调焦式透、反射照明系统，结构紧凑。 5、备有顶针架、V型架，方便各种轴系零件测量。 6、先进的数据处理系统，测量误差小，效率高。二、用途： JT3-Cφ500投影仪是光、机、电、算一体化的精密测量仪器。光学系统为远心光路，平行光照明，测量误差小。工作台配置精密光栅传感器和CAT2二维数据处理系统。因此，本仪器除测量方便，精度高外，更体现出其效率高的特点。是一种常用的计量光学仪器之一。广泛用于机械制造业、钟表业、电子行业及精密仪器仪表业，科研院校及各种计量部门对各种复杂零件进行轮廓比较测量和直角坐标测量。例如：检验样板、冲压件、凸轮、齿轮、螺纹、成形铣刀及各种刀具和工具等。三、规格参数： 1、投影屏：投影屏尺寸（mm）：φ500 投影屏旋转范围：0°~360° 投影屏旋转分度值：1° 游标分划值：1′ 2、物镜参数：物镜放大率 10× 20× 50× 100× 物镜物方视场（mm） φ50 φ25 φ10 φ5 物镜工作距离（mm） 135 87 52 24 3、工作台工作台尺寸（mm）640×228 载物玻璃尺寸（mm）：256×156 工作台行程： X向：0~200 mm Y向：0~100 mm Z向（调焦）>80 mm X、Y向数显当量：1μm 4、仪器准确度：（4+40L）μm，L为被测件长度，单位：m 5、使用顶针架时被测件的最大直径：φ115 mm，最大长度：300 mm 6、照明光源：透、反射均为16V150W白炽灯。四、主要附件：物镜：10×、 20×、 50×、 100× 半透半反镜：10×、 20×、 50× 顶针架、内外顶针、V型支架放大镜 50 mm标准尺 250 mm普通玻璃尺 500 mm普通玻璃尺 CAT2二维数据处理系统。五、软件功能：（CCD202二维计算机辅助测试软件）采集功能构造功能组合运算功能形位公差功能：圆和圆弧的圆度直线度同轴度对称度位置度螺纹测量坐标平移旋转极坐标变换信息编辑输入输出六、仪器外形尺寸（mm） 1340×800×1960 重量：1000Kg
